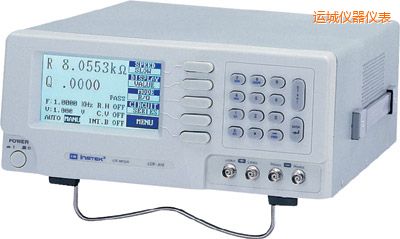

高精度LCR測試儀 |
|
| 型 號：LCR-829 |
| 品 牌：臺灣固緯GWINSTEK |
| 技術指標：測試頻率：12Hz ~ 100kHz, 503 點 |
 |
運城高精度LCR測試儀-LCR-829-臺灣固緯GWINSTEK
特點
． 測試頻率：12Hz ~ 100kHz, 503 點
． 0.05% 高量測準確度 (LCR-817/819)
． 0.1% 高量測準確度 (LCR-816/826/827/829)
．100 組設定條件記憶儲存、呼出功能
．R/Q, C/D, C/R, L/Q 測試模式
．絕對值、差異值(△ )、差異百分比(△%)顯示
．240 x 128 大型 LCD 顯示幕
．選別機介面 (LCR-826/827/829)
．測試條件及測試結果同時顯示在熒幕上
規格
| 測試頻率 |
|
12Hz to 100kHz (503 點) for LCR-819/829
12Hz to 10kHz (489 點) for LCR-817/827
100Hz to 2kHz (245 點) for LCR-816/826 |
| 準確度 |
|
0.05% (LCR-817/819) , 0.1%(LCR-816/826/827/829) |
| 測試速度 |
|
34mS (LCR-826/827/829), 68mS (LCR-816/817/819) |
| 測試電壓 |
|
5mV ~ 1.275V (5mV/step) for LCR-817/819/827/829
0.1V ~ 1.275V (5mV/step) for LCR-816/826 |
| 直流偏壓 |
| 內部 |
2V |
| 外部 |
0 to 30V |
| 顯示范圍 |
| 串/并聯等效阻抗 |
R 0.00001Ω ~ 99999kΩ 0.00001Ω ~ 99999kΩ |
| 電容 |
C 0.00001pF ~ 99999uF |
| 電感 |
L 0.00001mH ~ 99999H |
| 品質因素 |
Q 0.0001 ~ 9999 |
| 散逸因素 |
D 0.0001 ~ 9999 |
| 量測模式 |
|
R/Q, C/D, C/R, L/Q |
| 等效電路 |
|
具串聯與并聯兩種方式可供選擇 |
| 記憶體 |
|
100 組 |
| 平均測試值 |
|
1 to 255 次 |
| 量測速度 |
|
慢速、中速及快速 |
| 量測值顯示 |
|
Value, △%, △ |
| 顯示幕 |
|
240 x 128 dot matrix C.C.F.L back light LCD |
| 介面 |
|
Handler 介面 (LCR-829/827) |
| 使用 電源 |
|
100V ~ 240V, 50/60Hz |
| 附件 |
|
電源 線 x 1,
操作手冊 x 1,
測試制具: LCR-06A x 1
選購測試制具: LCR-05, LCR-07, LCR-08, LCR-09 |
| 尺寸及重量 |
|
330(寬) x 149(高) x 437(長)mm
約 5.5 公斤 |
選購配件
|
型號 |
名稱 |
說明 |
|
LCR-09 |
Test Fixture |
For: LCR-819/817/816 ; LCR-829/827/826/821 |
|
LCR-08 |
Test Fixture |
LCR-816/817/819/821/826/827/829 |
|
LCR-07 |
Test Fixture |
LCR-816/817/819/821/826/827/829 |
|
LCR-05 |
Test Fixture |
LCR-816/817/819/821/826/827/829 |
，，
|
