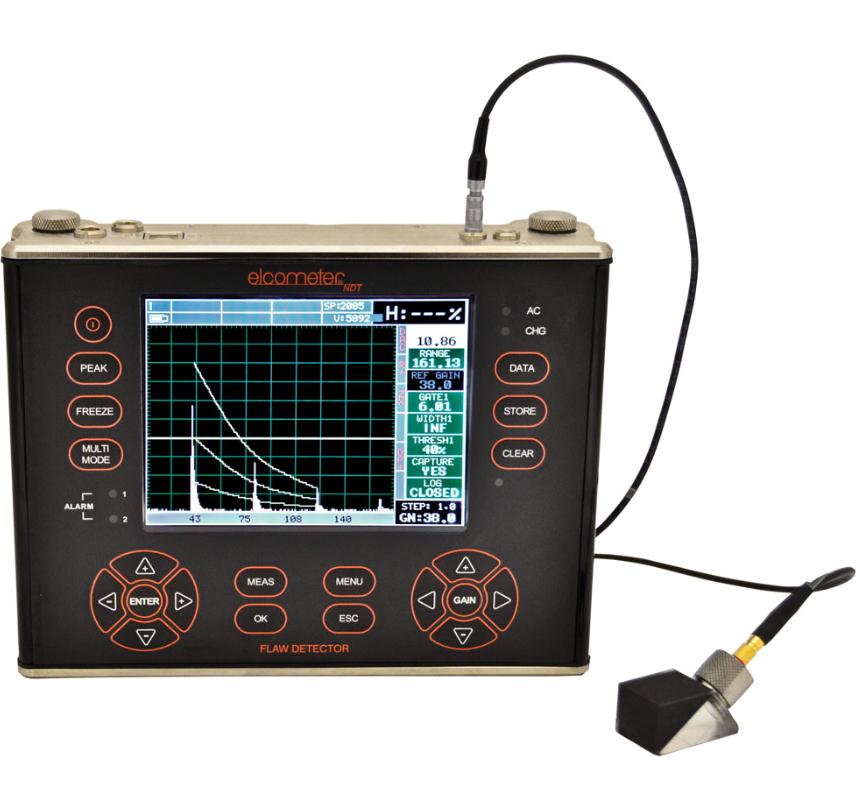

臺式探傷儀 |
|
| 品 牌：英國易高 |
| 型 號：FD800 |
| 市場價： |
| 促銷價： |
| 主要技術指標：測量精確度：±0.01毫米 (±0.001 英寸) |
 |
FD800臺式探傷儀結合最先進的探傷檢測和先進的材料厚度能力.
設計用于實驗室中使用, 這些儀器都是你需要所有的探傷需求的工具.
時間校正增益(TCG)的功能可自動通過材料補償了聲音衰減, 從而進一步增加儀器的性能.
內部FD800DL+的網格的批處理, 用戶有能力輸入“OBSTRUCT”到網格,為了便于識別而無法進入的位置來測量.
該FD800DL+擁有6Gb內部存儲和外部SD插槽允許高達64GB帶完整的數據記錄, 通過RS232數據輸出到
FD800臺式探傷儀結合最先進的探傷檢測和先進的材料厚度能力.
設計用于實驗室中使用, 這些儀器都是你需要所有的探傷需求的工具.
時間校正增益(TCG)的功能可自動通過材料補償了聲音衰減, 從而進一步增加儀器的性能.
內部FD800DL+的網格的批處理, 用戶有能力輸入“OBSTRUCT”到網格,為了便于識別而無法進入的位置來測量.
該FD800DL+擁有6Gb內部存儲和外部SD插槽允許高達64GB帶完整的數據記錄, 通過RS232數據輸出到ElcoMaster®數據管理軟件.
特點:
· Blanview 陽光下可讀的QVGA TFT彩色顯示屏
· 測量模式: DAC, AWS, TCG, DGS
· 脈沖重復頻率: 8 to 333 Hz, 可調節
· 屏幕刷新率：60HZ
· 檢測位置: 零點交叉, 側面和峰頂
· 自動: 探頭歸零，探頭識別和溫度補償
· 測量: 不同測量模式滿足多種應用
· 大數據存儲：6Gb內部存儲和高達64GB外部SD插
· 多種格式: 字母數字網格和順序自動識別
· 長達12小時的電池壽命
· 下載到ElcoMaster® 數據管理軟件
附件
|
型號/部件編號
|
FD800+& FD800DL+
|
|
材料厚度數字顯示
|
■
|
|
B型掃描橫截面顯示
|
■
|
|
B型掃描與數字顯示相結合
|
■
|
|
掃描欄顯示
|
■
|
|
涂層厚度顯示屏
|
■
|
|
A型掃描顯示
|
正波，相控陣超聲波探傷儀，負波，全波形 (RF)
|
|
基本探傷儀，使用單晶橫波探頭
|
TRIG, DAC, AWS, TCG, 零點交叉,前沿和峰值
|
|
測量模式1
|
PE, PETP (溫度補償), EE (ThruPaint™), EEV, CT (涂層) & PECT
|
|
測量速率（厚度模式）
手動:
掃描模式
掃描欄顯示屏
|
每秒4個讀數
每秒32個讀數
每秒6個讀數
|
|
測量范圍2
|
PE: 0.63 - 30480毫米 (0.025 - 1,200 英寸)
PETP: 0.63 - 30480毫米(0.025 - 1,200 英寸)
EE: 1.27 - 102毫米 (0.050 - 4.000 英寸)
EEV: 1.27 - 25.4毫米 (0.050 - 1.000 英寸)
CT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)
PECT: 0.63 - 30480毫米(0.025 - 1,200英寸)
PECT: 0.01 - 2.54毫米 (0.0005 - 0.100 英寸)
|
|
測量精確度2
|
±0.01毫米 (±0.001 英寸)
|
|
測量分辨率
|
0.01毫米 (0.001 英寸)
|
|
速度校準范圍
|
256 - 16,000米/秒 (0.0100 - 0.6300英寸/微秒)
|
|
其他特征:
|
|
|
高速掃描模式
|
■
|
|
差值模式
|
■
|
|
極限報警模式
|
■
|
|
B型掃描顯示速度
|
可調節的顯示速度
|
|
校準設置
|
6種工廠設置和64種用戶自定義設置可傳輸并可在電腦中存檔
|
|
閘門
|
3個可調節的閘門：開始，停止，寬度和閥
|
|
阻尼
|
可調節的：阻抗性與優化傳感器性能匹配
|
|
脈沖模式
|
FD800DL: 兩個可調方波脈沖器.
FD800DL+: 兩個音爆脈沖器
|
|
增益
|
帶有110dB范圍,手動或自動增益控制(AGC)，分辨率是0.2dB
|
|
計時
|
精密 TCXO，溫州超聲波探傷儀，單發100MHz 的8位超低功耗8位數字轉換器
|
|
數據記錄
|
• 8,000個A/B型掃描圖像和儀器設置
• 210,000-涂層，材料，最小，金屬無損探傷儀，最大厚度
• 序列和網格錄入
• 字母數字批次標識
• OBSTRUCT顯示達不到的區域
|
|
校準選項
|
單/兩點，焊口探傷，速度和材料類型
|
|
傳感器識別
|
自動
|
|
V型路徑/雙路徑校正
|
自動
|
|
探頭歸零
|
自動
|
|
探傷儀特點
|
|
自動校準
|
縱向的（直的）或橫向的（角度）
|
|
探頭類型
|
單接觸式，雙，大連超聲波探傷儀，延遲& 角度
|
|
資料速度表
|
包含不同種類材料類型的橫縱向速度
|
|
TRIG
|
光束路徑，非金屬探傷儀，深度，表面距離和曲面校正的三角顯示屏。使用斜波傳感器
|
|
DAC
|
最多可輸入8個點，并且使用數字畫一個DAC曲線。參考-2, -6, -10, (-6/-12),
(-6/-14), (-2/-6/-10) dB.振幅用%DAC, dB, or %FSH顯示。
|
|
AWS
|
自動檢測涂料符合 AWS
D1.1 結構焊接規范。
|
|
AVG/DGS
|
使用探頭數據自動檢測涂料。存儲多達64個自定義設置。
|
|
TCG
|
時間校正增益。50dB的動態范圍，廣州超聲波探傷儀，每微秒20dB，曲線定義最多達8個點
|
|
檢測模式
|
零點交叉,前沿和峰值
|
|
顯示凍結
|
按住屏幕上的電流波形
|
|
峰值記憶
|
獲取峰值信號振幅
|
|
P.R.F
|
8 至 2000Hz 在可選的步驟中 (8, 16, 32, 66, 125, 250, 333, 1000, 2000Hz)
|
|
脈沖寬度
|
40 至 400 ns.可選步驟選項40, 80 & 400 ns (標記尖峰脈沖，薄和寬)
|
|
頻率帶
|
FD800DL & FD800DL+: 寬帶 1.8 - 19 MHz (-3dB). 四個窄帶在 1, 2, 5, 10MHz
FD800DL: 額外窄帶在5MHz, 15MHz
|
|
水平線性
|
+/- 0.4% FSW
|
|
垂直線性
|
+/- 1% FSH
|
|
放大器線性
|
+/- 1 dB
|
|
振幅測量
|
0 至 100% FSH, 1%的分辨率
|
|
延遲
|
鋼上的速度是0 - 999英寸 (25,375毫米)
|
|
顯示
|
Blanview陽光下可讀的QVGA TFT彩色顯示屏.
115.2 X86.4毫米(4.54 X3.40英寸)可視屏幕.
|
|
顯示刷新速率
|
60 & 120Hz
|
|
單位（可選擇）
|
毫米或英寸
|
|
背光
|
可調節亮度
|
|
重復性/穩定性指標
|
■
|
|
電池類型
|
6節AA堿性電池
|
|
電池壽命（估值）
|
12小時
|
|
電量低指示
|
■
|
|
省電模式
|
自動
|
|
尺寸（寬*高*長）
|
63.5 x 165.0 x 31.5毫米
(2.5 x 6.5 x 1.24 英寸)
|
|
重量（包括電池）
|
397g (14oz)
|
|
提箱設計
|
帶墊片密封底蓋的鋁箱設計和防水薄膜鍵盤
|
|
傳感連接器類型
|
LEMO
|
|
RS232接口
|
雙向的
|
|
包裝清單
|
易高NDT FD800DL+ 主機，耦合劑，提箱，用戶手冊，金屬件探傷設備，檢測證書，3節AA電池，超聲波探傷二級，軟件，傳輸線
|
¹ PE：脈沖-回波模式，營口超聲波探傷儀，EE：回波-回波(ThruPaint™) 模式
² 測量范圍和精確度取決于材料、表面條件和所選傳感器
技術規格
|
電線和適配器
|
|
|
TL-24030-1
|
電線：1.2m (4') 單Lemo 00 至 BNC
|
|
TL-24030-2
|
電線：1.2m (4')單Lemo 00 至Lemo 00
|
|
TL-24030-3
|
電線：1.2m (4')單 Lemo 00至 螺旋式接口
|
|
TL-24030-5
|
電線：1.2m (4')雙Lemo 00 至 BNC
|
|
TL-24030-6
|
電線： 1.2m (4')雙 Lemo 至 Lemo
|
|
TL-24030-7
|
電線：1.2m (4')雙Lemo 至 螺旋式接口
|
|
TL-24030-8
|
電線：1.2m (4') 雙 Lemo 至 單螺旋式接口
|
|
TL-24031
|
RS232電線 1.8m (6'); DB-9 至 Lemo
|
|
TL-24032
|
USB到串口轉換器
|
|
耦合劑
|
|
|
TC-24034-1
|
耦合劑：標準式；4盎司瓶 (Material Safety Data Sheet)
|
|
TC-24034-2
|
耦合劑: 標準式；12盎司瓶 (Material Safety Data Sheet)
|
|
TC-24034-3
|
耦合劑: 標準式；1加侖 (Material Safety Data Sheet)
|
|
TC-24034-9
|
耦合劑：高溫510°C (950°F);2盎司管 (Material Safety Data Sheet)
|
|
Delay Lines
|
|
|
TD-24033-1
|
圓錐尖延遲線：丙烯酸； 1/8"
|
|
TD-24033-2
|
圓錐尖延遲線：丙烯酸；3/16"
|
|
TD-24033-3
|
圓錐尖延遲線：石墨； 3/16"
|
|
TD-24033-4
|
延遲線尖（鉛筆）：丙烯酸；1/16" 直徑 x 0.45" L
|
|
TD-24033-5
|
延遲線尖（鉛筆）：丙烯酸； 1/8" 直徑x 0.45" L
|
|
