測量方式
|
可見光的光電反射或接觸方式 (須安裝接觸式探頭適配器HT-0502)
|
|
測量單位
|
r/min、r/s (轉速)
m/min (圓周線速度)
COUNT (累計數)
ms (周期)
|
|
測量范圍
|
|
|
非接觸方式
|
接觸方式
|
|
r/min ( Lo 量程 )
|
6.0 ～ 600.0
|
6.0 ～ 600.0
|
|
r/min ( Hi 量程 )
|
6 ～ 99999 r/min
|
6 ～ 20000 r/min
|
|
r/s
|
0.10 ～ 999.99 r/s
|
0.10～400.00 r/s
|
|
m/min
|
0.6 ～ 9999.9 m/min
|
0.6 ～ 400.0 m/min
|
|
COUNT
|
0 ～ 99999 COUNT
|
0 ～ 99999 COUNT
|
|
ms
|
0.6 ～ 9999.9 ms
|
2.5 ～ 9999.9 ms
|
|
|
反射光測量距離
|
20 ～300 mm
|
|
顯示部分
|
液晶顯示5位、帶背景照明
|
|
測量間隔
|
1秒+1周期以內
(當被測轉速降至60r/min以下時，最大測量時間為周期的二倍)
|
|
數據顯示的刷新間隔
|
約1秒
|
|
測量精度
|
顯示值(*)×(±0.02%)=±1位
* 顯示值為不帶小數點的計數值
|
(注)
|
◆
|
圓周線速度的測量精度由被測旋轉體的轉速所決定。
|
|
|
◆
|
上述測量精度為非接觸測量方式，且不包括測量時手抖動的誤差。當測量方式為接觸方式時，風機轉速儀，測量探頭打滑對精度也會產生影響。
|
|
|
峰值保持功能
|
最大值(MAX)和最小值(MIN)
|
|
記憶儲存功能
|
最多可儲存20個數據
|
|
溢出功能
|
當測量值超出測量范圍時，有溢出(ERROR記號)顯示
|
|
轉速上限警告功能
|
當轉速測量值超出預先設定的上限值時，紅外轉速儀，有上限警告(↑記號)顯示
|
|
圓周線速度的運算功能
|
根據預先設定被測物體的直徑通過所測的轉速，轉速測速儀，
運算出被測物的圓周線速度(非接觸方式)當測量方式為接觸方式時，老款電機轉速測速儀，
可用附屬的圓周測速環 KS-100/200 直接測量
|
|
累計運算功能
|
對輸入信號的脈沖進行累計計數
|
|
周期測量功能
|
測量輸入脈沖的周期(但當被測輸入脈沖的周期低于1秒時，取其平均值)
|
|
模擬輸出
|
輸出電壓：0～1V/0～滿量程 (全量程可任意設置)
變換方式：10bit D/A變換
直線性：±1 %/滿量程
輸出信號刷新時間：小于50ms+1個周期的時間
溫度穩定性：±0.05%/滿量程/℃ (零點與量程)
設定誤差：±0.5%/滿量程
負載阻抗：大于100kΩ
|
|
脈沖輸出
|
輸出電壓： Hi電平 大于+4.5V ；Lo電平 小于+0.5V
輸出電平的邏輯理論：正邏輯
負載阻抗：大于100kΩ
|
|
使用溫度范圍
|
0 ～＋40℃
|
|
保存溫度范圍
|
－10℃～＋50℃
|
|
電 源
|
7號干電池(1.5V)×4節，風機轉速儀怎么測，
或采用專用AC交流電源適配器 PB-7090(選購件)
|
|
電池壽命
|
大于32小時(背景照明OFF時)、8小時(背景照明ON時)
|
|
電池不足的警告顯示
|
當電池電壓降至約4.4 V以下時，會出現電池不足的警告(LOW記號)顯示。
|
|
外形尺寸
|
180.5(W)× 47.5(H)× 66(D)mm
237.2(W)× 47.5(H)× 66(D)mm (包括接觸式探頭適配器)
|
|
重 量(包括干電池)
|
約 267 g
約 329 g (包括接觸式探頭適配器)
|
|

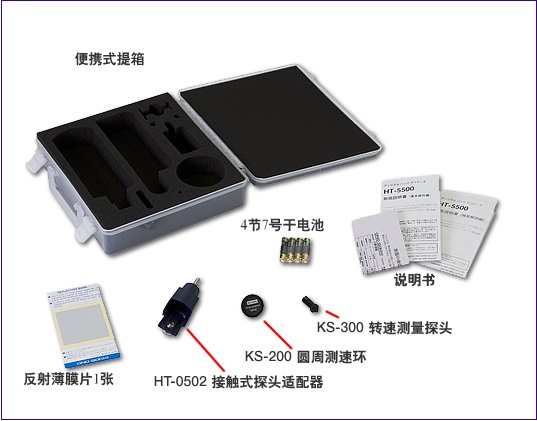

附屬品
|
HT-0502 接觸式探頭適配器×1
KS-300 轉速探頭×１
KS-200 圓周測速環×1
反射薄膜片×1 張 (可分割成12mm見方25小塊)
7號干電池×4節
便攜提箱×1個
|
|
價 格
|
請與本公司在各個國家或地區的代理商聯系。
|
|

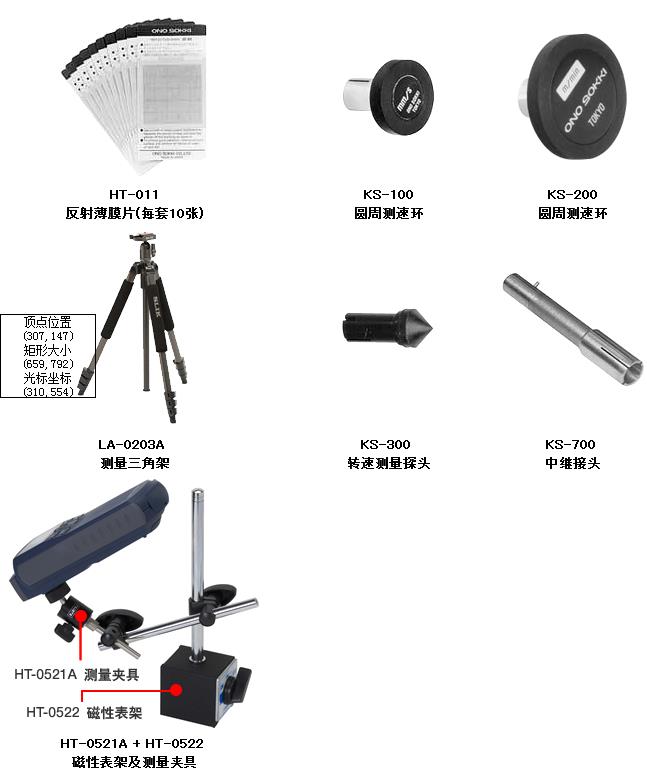

選購件
|
PB-7090 AC電源適配器
AX-501 帶BNC插頭的輸出信號電纜 (模擬與脈沖輸出兼用2m)
HT-011 反射薄膜片 (1套10張)
HT-0521A 測量夾具 (與HT-0522磁性表架配套使用)
HT-0522 磁性表架 (與HT-0521A測量夾具配套使用)
LA-0203A 測量三腳架
KS-100 圓周測速環 (用于測量圓周線速度，單位：mm/s)
KS-200 圓周測速環 (用于測量圓周線速度，單位 ：m/min)
KS-300 轉速測量探頭 (圓錐形橡皮探頭用于測量轉速 )
KS-700 中繼接頭 (用來加長轉速測量探頭KS-300的長度)
|
